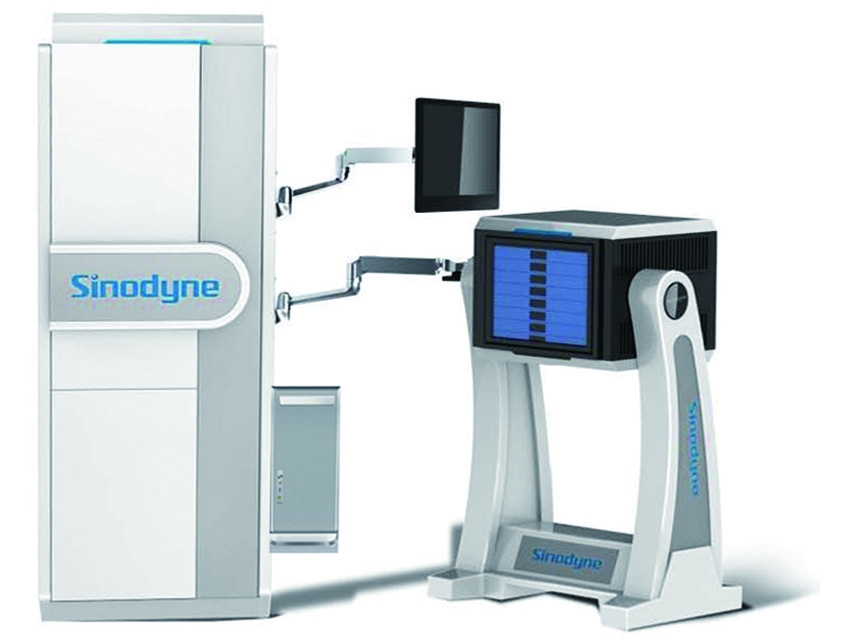

DL1000系列集成電路測試系統

產品描述

DL1000（系列）集成電路測試系統，采用機柜加電纜結構的設計可兼容各種類型的機械手、探針臺以及外掛其他儀表等設備。DL1000（系列）測試系統可以測試數字信號芯片、模擬信號芯片、混合信號芯片等IC器件，是可降低集成電路測試成本的高性價比集成電路測試機。DL1000（系列）旨在幫助您大限度地提高系統的正常運行時間、性能、大幅降低器件的測試時間，提高測試效率，同時大限度地降低運營成本，支持廣泛的業務。DL1000（系列）可靈活的滿足各類測試需求。

咨詢聯系方式： 13810070614

基本特征:

1. 低擁有成本，可靠的，可擴展體系結構
2. 完全的硬件并行結構，軟件并行結構
3. 完全的四象限全浮動電壓電流源
4. 帶遠端地線補償?shù)腒elvin連接
5. 本板保存的校準數據
6. 直觀、友好的圖形用戶界面以及接口，程序的快速開發
7. 根據客戶機械手進行配置單工位、雙工位、四工位
8. 經過優化高效的高吞吐量適應大批量生產

目標器件:

比較器
運算放大器
模擬開關
電源管理類
采保電路
穩壓器

脈寬調制器
光耦
電壓調整器
電壓跟隨
電壓基準
音響電路

雙音多頻電路
馬達驅動電路
LED驅動電路
AD/DA
SoC

技術指標:


功能模塊	指標名稱	描述
DVI	雙路電壓電流源	16位，2路, 范圍：±40V/±10A；10A為脈沖，1A為恒流；開爾文連接；加壓精度：±0.1%；測壓精度：±0.1% ；加流精度：±0.1%；測流精度：±0.1%
QVI	四路電壓電流源	16位，4路, 范圍：±40V/±400mA，開爾文連接；加壓精度：±0.1%；測壓精度：±0.1%；加流精度：±0.1%；測流精度：±0.1%；
OVI	八路電壓電流源	16位，8 路，范圍:±20V/±100mA，開爾文連接；加壓精度: ±0.1%；測壓精度：±0.1%；加流精度: ±0.1%；測流精度：±0.1%
VM	電壓測量	24位，4路，采樣率312Ksps，土40V 測壓精度為土0.1%，可差分測量 16位，4路，采樣率10Msps，土40V 測壓精度為土0.1%，可差分測量
PEL	電子負載	2路，程控電子負載；范圍：±5A（可疊加）
AS	音頻信號源	24位，2路，頻率：0Hz～20KHz，輸出電壓范圍：±10v （峰－峰值） 16位，2路，頻率：0Hz～200KHz，輸出電壓范圍：±10v （峰－峰值）
TMU	時間測量單元	每塊板4路；分辨率：90pS，觸發電平±10V;測量范圍：3.5nS~17
CHB50-64	高速數字通道板	50MHz的數字測試率，最大16M/pin測試向量深度，數字通道64pin，16pin/ 工位，系統最高可配置256pin
CHB200-32	高速數字通道板	200MHz的數字測試率，最大80M/pin測試向量深度，數字通道32pin，系統最高可配置256pi
HVS	高壓源	范圍：土1000V/5mA
