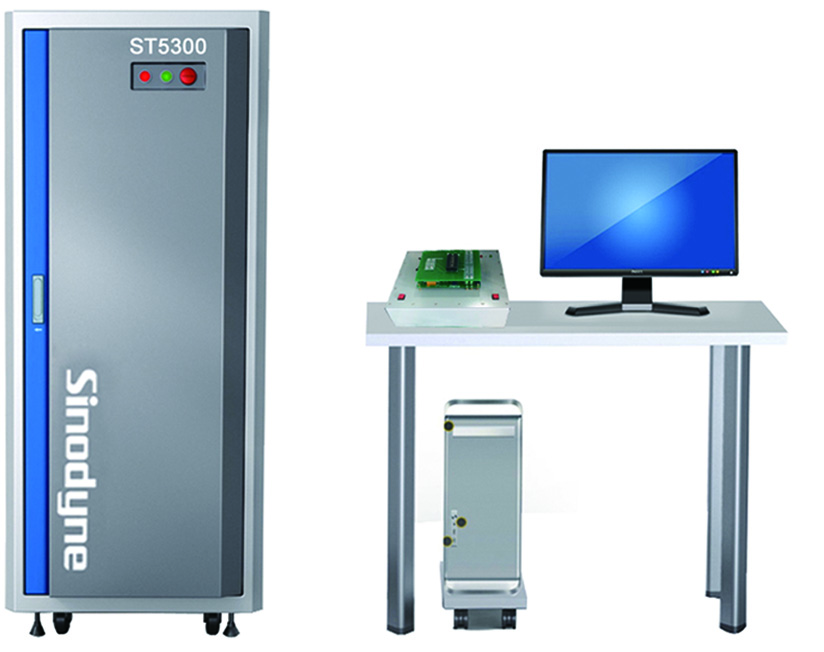

ST5300 電源模塊測試系統

產品描述

ST5300是一款高精度的DC/DC電源模塊參數測試系統，聚集了多年電子測試經驗和專業知識，是可靠、精準、自動、高效的電源測試系統。模塊化的硬件架構能夠提供靈活多變的硬件組合，系統配置更為合理，系統包括程控電源供應器、電子負載、數字萬用表、示波器等，在硬件上真正滿足任何形式的電源模塊測試要求。該測試系統主要針對DC/DC電源模塊的參數測試而設計的，由計算機和測試系統主機構成。模塊化設計，維護方便，故障易于定位，通過更換故障，迅速排除故障。測試系統用于DC/DC的出廠測試、入廠檢驗和質量控制。

咨詢聯系方式： 13810070614

基本特征:

• 1. 前沿創新性：提供開放的硬件平臺和可自定義的應用軟件，使得工程師輕松自定義電源測試流程
• 2. 測試高效性：從GPIB到USB、PXI總線，多總線兼容，自動化程度高
• 3. 功能擴展性：模塊化的架構充分考慮到未來設備擴展的需求，功能模塊擴充便捷迅速
• 4. 軟件易用性：在保證強大功能的同時，系統軟件對每個硬件模塊提供獨立的控制功能，支持分析驗證
• 5. 成本經濟性：軟硬件架構保障從首次購入到后期使用、升級，都具有很高的性價比

測試系統主要測試參數:

• 輸出電壓Vo；
• 電壓調整率Sv(%) Sv(mv)；
• 交叉調整率Sj(%) Sj(mv)；
• 輸出紋波電壓Vrip；
• 啟動延遲Ttr；
• 穩壓精度VA ；
• 輸出電流Io；
• 輸入端功率Pi；
• 輸入電壓躍變時的恢復時間Tvor；
• 負載躍變時的恢復時間Tror；
• 過流保護點Iom ；

• 輸入電流Ii；
• 電流調整率Si(%) Si(mv)；
• 效率E；
• 輸出紋波電壓有效值Vr；
• 全范圍輸出電壓Vow；
• 啟動過沖Vto；
• 輸出電壓溫度系數ST；
• 輸入電壓躍變時的輸出響應Vvor；
• 負載躍變時的輸出響應Vlor；
• 過壓保護點VIH；
• 欠壓保護點VIL；

技術指標:

功能模塊	指標名稱	描述
PPS	程控直流電壓源	1提供80V/60A/1200W或600V/8A/1200W（可定制）
PEL	程控電子負載	提供80V/120A/600W 或80V/40A/200W （可定制）
VM	程序高精度 數字電壓表	標準的GP-IBGP-IB和RS-232通訊方式可提供61/2數字分辨率，滿足各種測試功能
泰克示波器	Tek示波器	提供四通道100MHz寬帶
