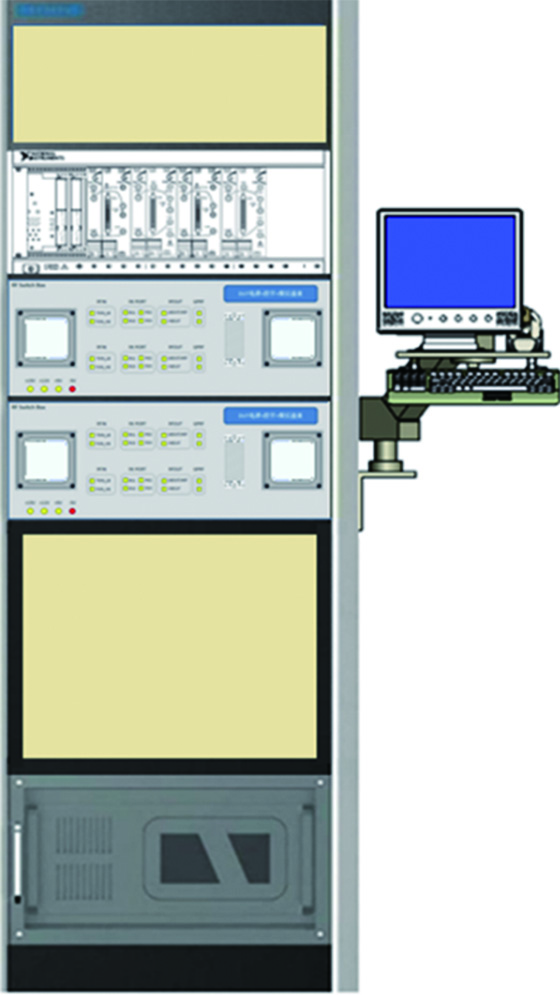

ST6100與ST6200射頻測試系統，采用相同架構，充分利用了數?；旌霞呻娐分械默F(xiàn)有資源，使得射頻測試部分即能獨立工作，以低成本提供射頻測試能力，又能與數?；旌霞呻娐窚y(cè)試系統整合為統一機臺，為市場提供高性能的混合、射頻測試系統。主要針對濾波器、開關模塊、發射端射頻放大器進行測試。
咨詢聯系方式： 13810070614
| 設備型號 | 指標名稱 | 描述 |
|---|---|---|
| ST6100 | 頻率范圍 | 300 kHz - 6 GHz |
| 輸出功率 調節范圍 |
-45 dBm to +15 dBm | |
| 動態范圍: | 140 dB (10 Hz 中頻帶寬) 典型值 | |
| 測量頻次 | 16 μs 每點, 最小典型值 | |
| 多工位模式支持 | 多工位模式支持8個RF端口；提供50歐姆型號；多種高精度自動校準方式 | |
| ST6200 | 射頻源頻率范圍 | 60 MHz - 6 GHz（可擴展至20 GHz） |
| 射頻源頻率精度 | 1 Hz | |
| 射頻源功率范圍 | <1 GHz, +20 dBm；<4 GHz, +17 dBm；<6 GHz, +15 dBm | |
| 射頻源功率精度 | 0.01dB | |
| 輸出端口回波損耗 | <500 MHz, >12 dB； <4 GHz, >15 dB； >4 GHz, >10 dB | |
| 調制模式 | AM/FM；I/Q | |
| 調制帶寬 | 160 MHz | |
| 源測量模式頻率范圍 | 60 MHz - 6 GHz | |
| 源端口和測量端口隔離度 | 在不同端口模式: <5 GHz, >70 dB；>5 GHz, >60 dB； 在相同端口模式：<5 GHz, >50 dB；>5 GHz, >40 dB； |
|
| 源測量模式功率范圍 | +30 dBm | |
| 源測量模式功率精度 | ±0.5 dB | |
| RF分析中頻帶寬 | 60~70 MHz，10 MHz； 70~80 MHz，20 MHz； 80~230 MHz， 40 MHz； 230~400 MHz，80 MHz；400~6000 MHz，160 MHz； |
|
| 回波損耗 | 4 GHz, >15 dB； >4 GHz, >10 dB | |
| 矢量網絡分析儀頻率范圍 | 60 MHz - 6 GHz（可擴展） | |
| 輸出功率調節范圍 | -30 dBm to +10 dBm | |
| 輸出功率精度 | ±0.4 dB | |
| 測量頻次 | 4 ms 每點 | |
| 多工位模式支持 | 多工位模式支持64個RF端口.,提供50歐姆型號,多種高精度自動校準方式. 支持單工位或者多工位并行測試。 |
